เครื่องกลึงแนวตั้งใหม่



1, ศูนย์เครื่องจักรกลกลึงแนวตั้งใหม่เปิดกล่องเพื่อตรวจสอบลักษณะที่ปรากฏ, ติดตั้งสกรูกราวด์และปรับแผ่นเหล็ก



2, คลายโต๊ะศูนย์เครื่องจักรแนวตั้ง (แกน X-) สกรูเบรกหรือเหล็กตีนผีของอานเบด (แกน Y-); ถอดบล็อกหยุดแม็กกาซีนเครื่องมือออก



3, ใช้ไฟฟ้าและระบายอากาศในศูนย์เครื่องจักรกลแนวตั้ง



4, หัวกัด (แกน Z-) การกำจัดอุปกรณ์คงที่, วิธีการต่อไปนี้: กำลังเครื่องจักร เลื่อนแกน Z- ไปในทิศทางบวก (ตามเข็มนาฬิกา) ด้วยการแกว่งมือ เริ่มวงเล็บของหัวกัด จากนั้นเลื่อนแกน Z- ช้ามาก ไปในทิศทางลบ ไปจนโซ่ที่ต่อหัวกัดเข้ากับตุ้มน้ำหนักกินแรงไป ถอดแถบรองรับที่ยึดน้ำหนักถ่วงที่ด้านหลังของเสาออก หมายเหตุ: เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งความเร็วสูง-บางเครื่องมีความเป็นไปได้ที่จะยึดน้ำหนักถ่วงที่ด้านข้างของคอลัมน์ (สกรู) เมื่อมีการเคลื่อนย้ายและยึดเครื่องจักร



5 การเตรียมการก่อนใช้นิตยสารเครื่องมือ: (แบบถัง) ปิดอากาศอัด ย้ายแกน Z- ไปยังตำแหน่งเหนือจุดศูนย์ เลื่อนกล่องใส่เครื่องมือไปทางซ้ายและขวาเพื่อทดสอบการใช้งานของกล่องใส่เครื่องมือ (ไม่ว่าการเคลื่อนไหวจะยืดหยุ่นหรือไม่ สามารถปิดประตูป้องกันได้หรือไม่) เปิดระบบอัดอากาศ ย้ายแม็กกาซีนเครื่องมือด้วยรหัส M และตรวจสอบว่าสวิตช์เข้า-ใช้งานได้ ใช้คำสั่ง TxxM06 เพื่อเปลี่ยนมีด หากการแสดงตำแหน่งมีดบนแผงการทำงานไม่ตรงกับตำแหน่งมีดจริง ควรดำเนินการเปลี่ยนและควรแก้ไขการแสดงตำแหน่งมีด



6 ปรับระดับ (การปรับระดับ) ดังต่อไปนี้: แกน X- แกน Y- ย้ายไปที่ตำแหน่งกึ่งกลาง ปรับเครื่องมือกลให้อยู่ในตำแหน่งแนวนอน วัดความแม่นยำ: แนวดิ่งของแกนหมุนของแกนหมุนกับพื้นผิวโต๊ะทำงาน (วงกลมวาด) ถ้าความแม่นยำของวงกลมการวาดไม่ถูกต้อง ควรปรับสกรูกราวด์ เพื่อให้ความแม่นยำกลับคืนสู่มูลค่าการผลิต



7, ศูนย์เครื่องกลึงแนวตั้งใหม่ป้องกันการรั่วไหลของน้ำมัน: 704 เคลือบหลุมร่องฟัน + กาวแก้ว แผ่นน้ำบริเวณสัมผัสกับเตียงเพื่อทำซีลน้ำมัน ควรรื้อแกน y- หลังจากป้องกันการหดตัวแล้ว รากของคอลัมน์จะทำซีลน้ำมัน ควรทำซีลน้ำมันที่ร่องนำน้ำมันด้านหน้าหรือด้านข้างเตียง



8 ตรวจสอบความสมบูรณ์ของเครื่องปรับอากาศ ปั๊มหล่อลื่น เครื่องแยกน้ำ- ถังมีดแรงดัน และปรับให้เข้ากับลูกค้าและการใช้งาน หมายเหตุ: ควรหล่อลื่นเครื่องแยกน้ำมัน- กระบอกมีดแรงดันอย่างสม่ำเสมอ



9 สร้างโปรแกรมวงจรง่ายๆ โดยเดินเบาเป็นเวลาครึ่งชั่วโมง เพื่อให้การขนส่งทั่วไปผ่านศูนย์เครื่องจักรแนวตั้งใหม่ได้รับการหล่อลื่นอย่างเต็มที่และ-พังเข้าไป





VMC นี้เหมาะสำหรับการแปรรูปทางกลและการทำแม่พิมพ์ และสามารถปรับให้เข้ากับความต้องการในการประมวลผลตั้งแต่การตัดเฉือนหยาบไปจนถึงการตัดเฉือนขั้นสุดท้าย นอกจากนี้ยังสามารถจบขั้นตอนการทำงานได้หลายอย่าง เช่น การกัด การเจาะ การต๊าป การคว้าน ฯลฯ





● ทรายเรซินคุณภาพสูง

● แกนหมุนของไต้หวัน

● บอลสกรูและน็อตล็อคของไต้หวัน

● กระบอกแรงดันไต้หวัน

● ระบบหล่อลื่นอัตโนมัติ

● สายพานลำเลียงแบบชิปเป็นตัวเลือก

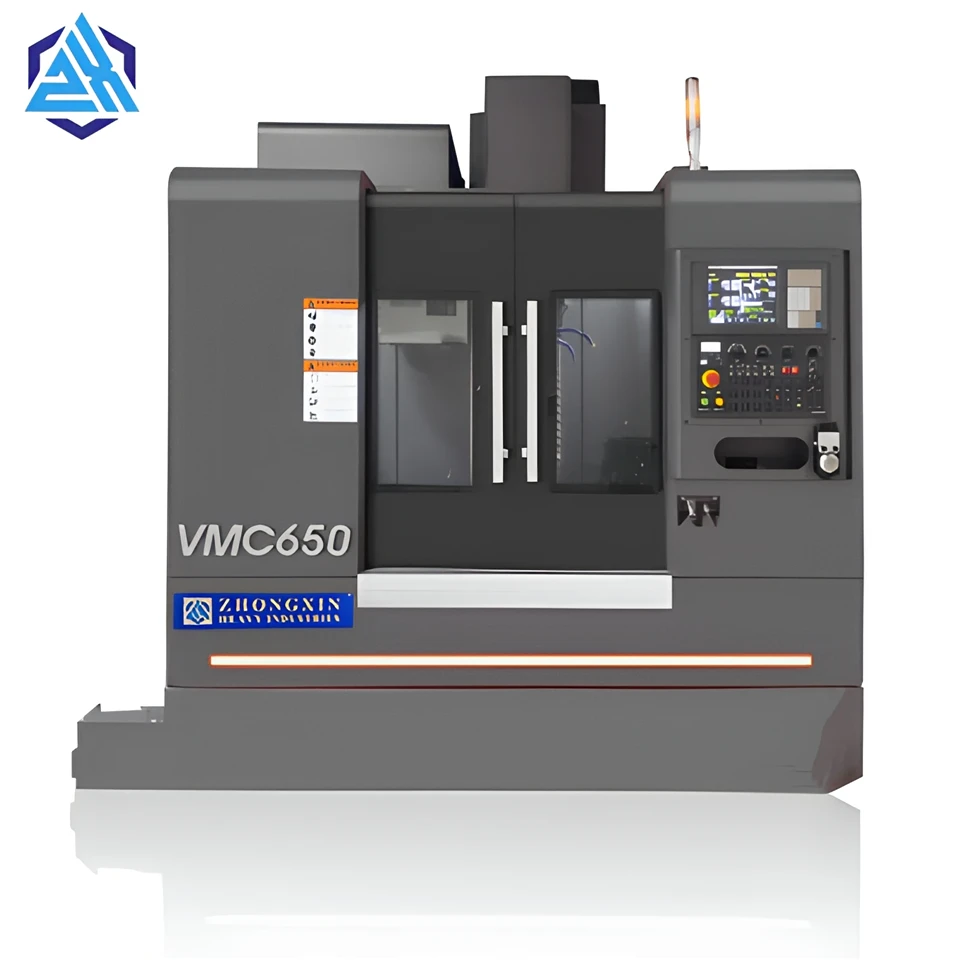

แบบอย่าง	วีเอ็มซี650
ขนาดโต๊ะ(มิลลิเมตร)	900x400
ตารางสูงสุด โหลด (กก.)	350
การเดินทางแกน X / Y / Z (มม.)	650x400x500
อ. ระหว่างพื้นผิวแกนหมุนและแกนนำคอลัมน์ (มม.)	476
อ. ระหว่างหน้าปลายแกนหมุนและพื้นผิวโต๊ะทำงาน (มม.)	100-600
X/Y/Z สูงสุด ความเร็วในการป้อน	10000
X/Y/Z สูงสุด การเคลื่อนที่อย่างรวดเร็ว (ม. / นาที)	32/32/30

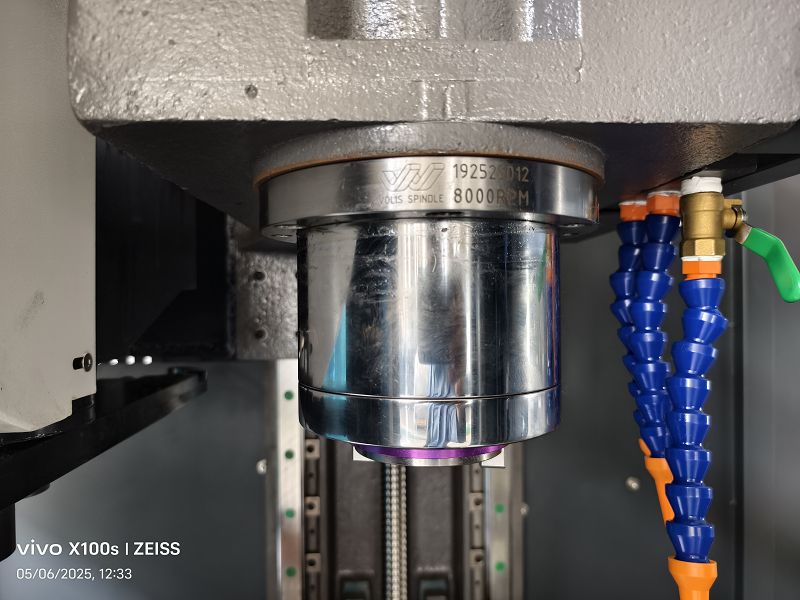

แกนหมุนสูงสุด ความเร็ว(รอบ/นาที)	8000
รูเทเปอร์ สปินเดิล (ชนิด)	BT40 (อุปกรณ์เสริม BT50)
มอเตอร์แกนหมุน (กิโลวัตต์)	5.5/7.5
เซอร์โวมอเตอร์แกน X / Y / Z (กิโลวัตต์)	2.6/2.6/2.8
การเชื่อมต่อมอเตอร์ X/Y/Z	การเชื่อมต่อโดยตรง
แบบฟอร์มรางนำ X / Y / Z	บล็อกไกด์เวย์ / วิธีเชิงเส้นเสริม
ช่องปรับแต่ง T (มม.)	3-18x125
	+/-0.004

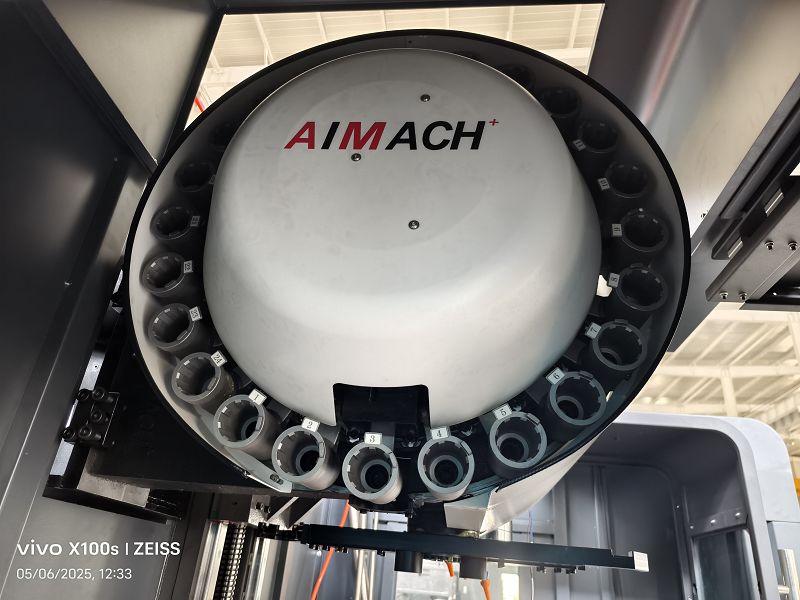

นิตยสารเครื่องมือ	หมวก/ดิสก์
ความจุของเครื่องมือ	16 หมวก/ 16 ดิสก์
น้ำหนักเครื่องมือสูงสุด (กก.)	7
สูงสุด ความยาวเครื่องมือ (มม.)	250/350
ความจุไฟฟ้า(kVA)	10
ขนาดเครื่อง (ยาวxกว้างxสูง)(มม.)	2300x2000x2300
สุทธิ. น้ำหนัก (ประมาณ) (กก.)	4500
