วิธีเลือกสกรูบอลที่ถูกต้องสำหรับเครื่องกลึง CNC?

การเลือกสกรูบอลที่เหมาะสมสำหรับเครื่องกลึง CNC เป็นการตัดสินใจที่สำคัญซึ่งอาจส่งผลกระทบต่อประสิทธิภาพความแม่นยำและอายุการใช้งานที่ยาวนานของอุปกรณ์อย่างมีนัยสำคัญ ในฐานะผู้จัดหาเครื่องกลึงซีเอ็นซีที่มีชื่อเสียงฉันเข้าใจถึงความสำคัญของตัวเลือกนี้และมีประสบการณ์อย่างกว้างขวางในการชี้นำลูกค้าตลอดกระบวนการ ในโพสต์บล็อกนี้ฉันจะแบ่งปันข้อควรพิจารณาที่สำคัญบางอย่างเพื่อช่วยคุณตัดสินใจอย่างชาญฉลาดเมื่อเลือกสกรูลูกสำหรับเครื่องกลึง CNC ของคุณ

ทำความเข้าใจพื้นฐานของสกรูลูกบอล

ก่อนที่จะเจาะลึกลงไปในกระบวนการคัดเลือกสิ่งสำคัญคือต้องเข้าใจว่าสกรูบอลคืออะไรและทำงานอย่างไร สกรูบอลเป็นแอคชูเอเตอร์เชิงเส้นเชิงกลที่แปลการเคลื่อนที่แบบหมุนไปสู่การเคลื่อนที่เชิงเส้นที่มีประสิทธิภาพสูงและแม่นยำ ประกอบด้วยเพลาสกรูน็อตและแบริ่งลูกบอลที่ม้วนระหว่างสกรูและน็อต ตลับลูกปืนลดแรงเสียดทานทำให้การเคลื่อนไหวราบรื่นและแม่นยำ

ในเครื่องกลึง CNC สกรูลูกจะใช้ในการควบคุมการเคลื่อนไหวของโพสต์เครื่องมือและชิ้นงานตามแกน X, Y และ Z พวกเขามีบทบาทสำคัญในการบรรลุการตัดเฉือนที่มีความแม่นยำสูงเนื่องจากพวกเขากำหนดความแม่นยำและความสามารถในการทำซ้ำของการเคลื่อนไหวของเครื่อง

ปัจจัยที่ควรพิจารณาเมื่อเลือกสกรูลูกบอล

1. ความสามารถในการโหลด

ความสามารถในการโหลดของสกรูลูกเป็นหนึ่งในปัจจัยที่สำคัญที่สุดที่ควรพิจารณา มันหมายถึงจำนวนแรงสูงสุดที่สกรูลูกสามารถทนต่อการสกรูโดยไม่ประสบกับการสึกหรอหรือความล้มเหลวมากเกินไป ในการกำหนดความสามารถในการโหลดที่เหมาะสมสำหรับเครื่องกลึง CNC ของคุณคุณต้องพิจารณาสิ่งต่อไปนี้:

• กองกำลังตัด: คำนวณแรงตัดที่เกิดขึ้นระหว่างกระบวนการตัดเฉือน กองกำลังเหล่านี้ขึ้นอยู่กับปัจจัยต่าง ๆ เช่นวัสดุที่ถูกกลึงความเร็วในการตัดและความลึกของการตัด
• กองกำลังเร่งความเร็วและการชะลอตัว: พิจารณาแรงที่สร้างขึ้นเมื่อเครื่องเร่งและชะลอตัวลง กองกำลังเหล่านี้มีความสำคัญโดยเฉพาะอย่างยิ่งในแอปพลิเคชันการตัดเฉือนความเร็วสูง
• โหลดคงที่: คำนึงถึงการโหลดแบบคงที่ใด ๆ เช่นน้ำหนักของโพสต์เครื่องมือและชิ้นงาน

ตรวจสอบให้แน่ใจว่าได้เลือกสกรูบอลที่มีความสามารถในการโหลดซึ่งเกินภาระสูงสุดที่คาดหวังในแอปพลิเคชันของคุณ สิ่งนี้จะช่วยให้การดำเนินการที่เชื่อถือได้และป้องกันความล้มเหลวก่อนวัยอันควร

2. ตะกั่วและระดับเสียง

ตะกั่วและระดับเสียงของสกรูลูกมีความสัมพันธ์อย่างใกล้ชิดและกำหนดความเร็วเชิงเส้นและความแม่นยำของเครื่อง ตะกั่วหมายถึงระยะทางที่น็อตเดินทางไปตามเพลาสกรูในการปฏิวัติครั้งเดียวในขณะที่ระยะห่างระหว่างเกลียวที่อยู่ติดกัน

• สกรูลูกบอลนำสูง: สกรูลูกบอลนำสูงให้ความเร็วเชิงเส้นที่เร็วขึ้น แต่อาจเสียสละความแม่นยำบางอย่าง เหมาะสำหรับการใช้งานที่ความเร็วมีความสำคัญมากกว่าความแม่นยำเช่นการตัดเฉือนแบบคร่าวๆ
• สกรูลูกตะกั่วต่ำ: สกรูลูกบอลนำต่ำให้ความแม่นยำสูงขึ้น แต่ความเร็วเชิงเส้นช้าลง เหมาะอย่างยิ่งสำหรับแอปพลิเคชันที่ต้องการการวางตำแหน่งที่แม่นยำเช่นการดำเนินการตกแต่ง

เมื่อเลือกสกรูลูกให้พิจารณาข้อกำหนดเฉพาะของการตัดเฉือนของคุณและเลือกตะกั่วและระดับเสียงที่ตอบสนองความต้องการของคุณได้ดีที่สุด

3. คลาสความแม่นยำ

ระดับความแม่นยำของสกรูลูกบ่งบอกถึงระดับความแม่นยำ โดยทั่วไปแล้วจะถูกระบุตามมาตรฐานสากลเช่น ISO หรือ JIS ยิ่งระดับความแม่นยำสูงเท่าไหร่ก็ยิ่งสกรูลูกบอลแม่นยำยิ่งขึ้นเท่านั้น

• ระดับความแม่นยำสูง: สำหรับการใช้งานที่ต้องการความแม่นยำสูงมากเช่นการบินและอวกาศหรือการตัดเฉือนทางการแพทย์ให้เลือกสกรูลูกที่มีระดับความแม่นยำสูง สกรูลูกบอลเหล่านี้ผลิตขึ้นเพื่อความคลาดเคลื่อนและให้ความแม่นยำในตำแหน่งที่ยอดเยี่ยม
• คลาสความแม่นยำมาตรฐาน: ในการใช้งานการตัดเฉือนทั่วไปส่วนใหญ่สกรูบอลระดับความแม่นยำมาตรฐานจะพอเพียง พวกเขาให้ความสมดุลที่ดีระหว่างความแม่นยำและค่าใช้จ่าย

โปรดทราบว่าสกรูบอลระดับความแม่นยำที่สูงขึ้นโดยทั่วไปมีราคาแพงกว่าดังนั้นจึงเป็นเรื่องสำคัญที่จะต้องเลือกคลาสที่เหมาะสมตามความต้องการเฉพาะของคุณ

4. preload

Preload เป็นแรงเริ่มต้นที่ใช้กับตลับลูกปืนลูกในสกรูลูกเพื่อกำจัดการกวาดล้างและปรับปรุงความแข็งแกร่ง ช่วยลดฟันเฟืองซึ่งเป็นการเล่นหรือการเคลื่อนไหวระหว่างสกรูและน็อตและเพิ่มความแม่นยำและความสามารถในการทำซ้ำของเครื่อง

• Zero Preload: สกรูบอลที่มีการโหลดล่วงหน้าเป็นศูนย์เหมาะสำหรับการใช้งานที่จำเป็นต้องใช้แรงเสียดทานต่ำและความเร็วสูง อย่างไรก็ตามพวกเขาอาจมีฟันเฟืองบางอย่างซึ่งอาจส่งผลกระทบต่อความแม่นยำของเครื่อง
• preload บางส่วน: สกรูบอล preload บางส่วนมีความสมดุลระหว่างแรงเสียดทานต่ำและแบ็คแลชที่ลดลง พวกเขามักจะใช้ในแอปพลิเคชันการตัดเฉือนทั่วไป
• โหลดล่วงหน้าเต็มรูปแบบ: สกรูบอลล่วงหน้าเต็มรูปแบบให้ระดับความแข็งแกร่งและความแม่นยำสูงสุด แต่ยังมีแรงเสียดทานสูงสุด โดยทั่วไปแล้วจะใช้ในแอปพลิเคชันที่ต้องการตำแหน่งที่แม่นยำมากเช่นเครื่องบดหรือเครื่อง EDM

เลือกระดับล่วงหน้าตามข้อกำหนดเฉพาะของเครื่องกลึง CNC ของคุณและระดับความแม่นยำที่ต้องการ

5. ความยาวและเส้นผ่านศูนย์กลาง

จำเป็นต้องพิจารณาความยาวและเส้นผ่านศูนย์กลางของสกรูลูกด้วย ความยาวของสกรูบอลควรเพียงพอที่จะรองรับระยะการเดินทางที่ต้องการของเครื่องในขณะที่เส้นผ่านศูนย์กลางมีผลต่อความสามารถในการโหลดและความแข็งของสกรู

• สกรูลูกบอลอีกต่อไป: จำเป็นต้องใช้สกรูลูกบอลอีกต่อไปสำหรับเครื่องจักรที่มีระยะการเดินทางที่ใหญ่ขึ้น อย่างไรก็ตามพวกเขาอาจมีแนวโน้มที่จะเกิดการเบี่ยงเบนและการสั่นสะเทือนซึ่งอาจส่งผลกระทบต่อความแม่นยำของเครื่อง
• สกรูลูกบอลเส้นผ่านศูนย์กลางขนาดใหญ่: สกรูลูกบอลขนาดเส้นผ่าศูนย์กลางขนาดใหญ่มีความสามารถในการโหลดและความแข็งที่สูงขึ้น แต่อาจมีราคาแพงกว่า เลือกเส้นผ่านศูนย์กลางตามข้อกำหนดการโหลดและพื้นที่ว่างในเครื่องกลึง CNC ของคุณ

ความเข้ากันได้กับเครื่องกลึง CNC ของคุณ

นอกเหนือจากปัจจัยข้างต้นสิ่งสำคัญคือต้องแน่ใจว่าสกรูลูกเข้ากันได้กับเครื่องกลึง CNC ของคุณ พิจารณาสิ่งต่อไปนี้:

• ขนาดการติดตั้ง: ตรวจสอบขนาดการติดตั้งของสกรูบอลเพื่อให้แน่ใจว่าสามารถติดตั้งได้อย่างง่ายดายบนเครื่องของคุณ
• ระบบขับเคลื่อน: ตรวจสอบให้แน่ใจว่าสกรูบอลเข้ากันได้กับระบบไดรฟ์ของเครื่องกลึงซีเอ็นซีของคุณเช่นมอเตอร์เซอร์โวหรือมอเตอร์สเต็ปเปอร์
• ระบบควบคุม: ตรวจสอบให้แน่ใจว่าสกรูลูกสามารถรวมเข้ากับระบบควบคุมของเครื่องของคุณเพื่อให้ได้ตำแหน่งที่แม่นยำและการควบคุมการเคลื่อนไหว

คำแนะนำผลิตภัณฑ์ของเรา

ในฐานะผู้จำหน่ายเครื่องกลึง CNC เรานำเสนอสกรูลูกบอลคุณภาพสูงที่หลากหลายซึ่งเหมาะสำหรับการใช้งานที่หลากหลาย สกรูลูกของเราผลิตตามมาตรฐานคุณภาพที่เข้มงวดและมีอยู่ในความสามารถในการโหลดที่แตกต่างกันค่าตะกั่วและระดับเสียงชั้นเรียนความแม่นยำและระดับล่วงหน้า

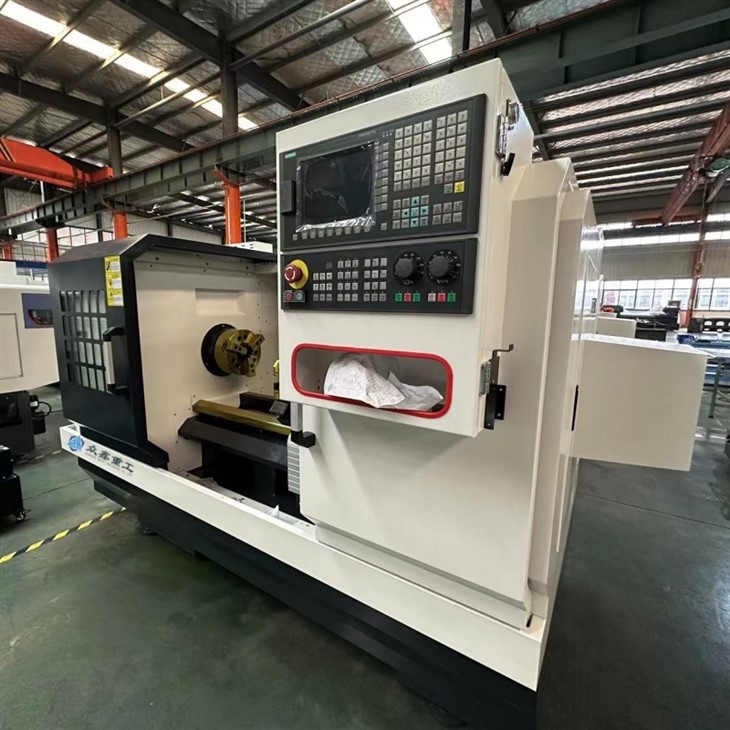

หากคุณกำลังมองหาสกรูลูกบอลที่เชื่อถือได้สำหรับเครื่องกลึง CNC ของคุณเราขอแนะนำให้พิจารณาของเราCNC Lathe Chucksซึ่งออกแบบมาเพื่อให้ความแม่นยำและความทนทานสูง ของเราเครื่องกลึงเครื่องกัดคอมโบ 3 ใน 1ยังเป็นตัวเลือกที่ยอดเยี่ยมสำหรับผู้ที่ต้องการเครื่องอเนกประสงค์ที่สามารถทำการตัดเฉือนได้หลายครั้ง และถ้าคุณอยู่ในตลาดสำหรับเครื่องกลึง CNC ที่มีประสิทธิภาพสูงของเราCNC Lathe CK6150เป็นตัวเลือกอันดับต้น ๆ

บทสรุป

การเลือกสกรูลูกบอลที่เหมาะสมสำหรับเครื่องกลึง CNC ของคุณเป็นกระบวนการที่ซับซ้อนซึ่งต้องพิจารณาอย่างรอบคอบเกี่ยวกับปัจจัยต่าง ๆ โดยการทำความเข้าใจพื้นฐานของสกรูบอลและการพิจารณาปัจจัยต่าง ๆ เช่นความสามารถในการโหลดตะกั่วและระดับเสียงระดับความแม่นยำการโหลดล่วงหน้าความยาวและเส้นผ่านศูนย์กลางและความเข้ากันได้คุณสามารถตัดสินใจได้อย่างชาญฉลาดและเลือกสกรูลูกที่ตรงตามข้อกำหนดเฉพาะของแอปพลิเคชันของคุณ

หากคุณมีคำถามใด ๆ หรือต้องการความช่วยเหลือเพิ่มเติมในการเลือกสกรูบอลที่เหมาะสมสำหรับเครื่องกลึง CNC ของคุณโปรดอย่าลังเลที่จะติดต่อเรา ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยคุณค้นหาทางออกที่ดีที่สุดสำหรับความต้องการเครื่องจักรของคุณ เราหวังว่าจะได้พูดคุยเกี่ยวกับความต้องการของคุณและชี้นำคุณผ่านกระบวนการจัดซื้อจัดจ้าง

การอ้างอิง

• "Ball Screws: การออกแบบการเลือกและการใช้งาน" โดย THK Co. , Ltd.
• "CNC Machine Tool Design and Application" โดย John T. Black
• มาตรฐานสากลเช่น ISO และ JIS สำหรับข้อกำหนดสกรูบอล
